中邦自控推出龙芯2K2000全国产化 mini COM-E模块解决方案
来源:    时间:2023-05-29

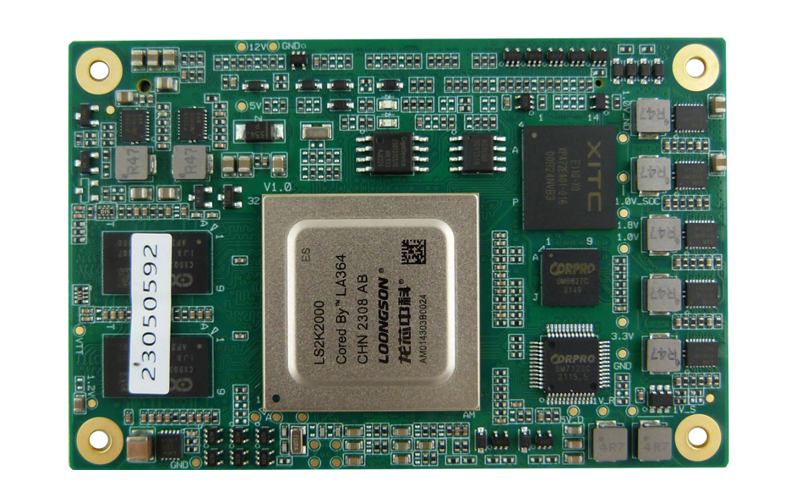

       本模块为基于龙芯2K2000处理器研制的SOC单芯片解决方案,参考PICMG COM Express规范以及COM Express Type10的pin脚定义,尺寸为Mini Module(84mm x55mm)。模块板载2K2000处理器,双核最高主频1.5GHz(以原厂最终发布为准),板贴16GB EMMC,DDR4 2GB/4GB内存颗粒,模块采用全国产化元器件,COME连接器标配国产NGT,板间距为5mm。

      模块支持2个千兆网口(其中GB1可选1路RGMII),支持1路PCI-E3.0x4(可选支持RapidIO或者拆分为2路PCI-Ex1)和2路PCI-E3.0x1;1路SATA3.0,6路CAN2.0(其中4路CAN可选4路TTL串口或者LPC),5路TTL串口,1路USB3.0,4路USB 2.0端口,1路USB2.0_OTG,1路HDA,1路SPI;显示部分支持1路HDMI2.0,1路双通道24-bit LVDS信号(可选单通道LVDS+VGA),模块功耗预计6~10W。

       本产品采用全表贴化设计,具有稳定、安全、可靠、实用性强等特点,可广泛应用于国防、政府、科研、医疗、数控、通讯、交通等领域。





产品特点如下:

>  COM-Express Mini模块,尺寸84*55mm;

>  处理器:龙芯2K2000双核处理器,LA364核,主频预计最高1.5GHz;

>  内存:板载2GB DDR4,可选4GB,工业级国产内存颗粒;

>  显示:1路HDMI接口,1路双通道24bit LVDS(可选单通道LVDS+VGA);

>  网络:板载2路千兆网络接口,其中网口Gb1可选1路RGMII;

>  PCI-E接口:1路PCI-E3.0 x4(可选支持RapidIO x4或者拆分为2路PCI-Ex1)和2路PCI-E3.0x1;

>  SATA接口:1路SATA3.0接口,支持6Gbps传输;

>  USB接口:1路USB3.0,4个USB2.0接口,1路USB2.0_OTG;

>  音频:1路HAD/I2S接口,可选配置为7路GPIO;

>  1路SPI,2路I2C;

>  标配6路CAN2.0,可选2路CAN2.0和4路TTL串口或者1路LPC;

>  支持外置RTC;

>  4个GPI接口,4个GPO接口;

>  DC 5~15V宽电压输入,支持AT或者ATX上电;

>  国产化:支持全国产化元器件。
